Die 5,56x45 DM21A1 ist die Standard-Einsatzpatrone der deutschen Armee. Eine entsprechende Waffenfunktion aus allen NATO-Waffen ist gewährleistet. Die Patrone kann sowohl für Einsatz-, als auch für Trainingszwecke verwendet werden. Der Geschossaufbau besteht aus mehreren Komponenten: Mantel, Bleikern, pyrotechnische Sätze und einer Abdeckkappe. Die Leuchtspur verfügt über eine Dunkelspur, welche die Position des Schützens verschleiert. Die sichtbare Leuchtspur beginnt im Bereich von 13 m bis 140 m und leuchtet mind. bis zu einer Distanz von 600 m. Die Patrone kann in schwierigsten Umgebungen und unter härtesten klimatischen Bedingungen im Temperaturband von -54°C bis +63°C eingesetzt werden. Darüber hinaus entspricht sie vollumfänglich der AEP-97 (MC-MOPI).
Produktlinie DM

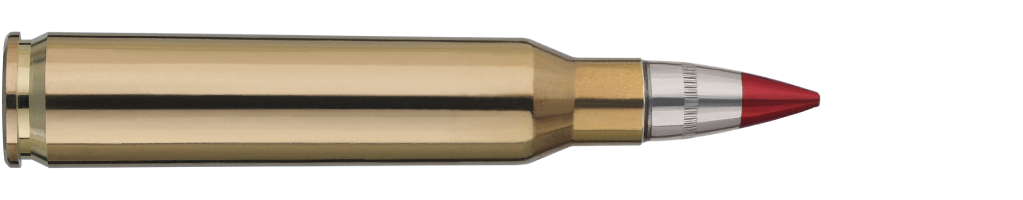

5,56MMx45, DM21A1, Weichkern-Leuchtspur
4,1 g / 63 gr
Produkteigenschaften
- Artikelnummer*
- 2318982
- Produktlinie
- DM
- Kaliber
- 5,56x45
- Einsatzzweck
- Bundeswehr
- Geschossgewicht (g)
- 4,1 g
- Geschossgewicht (gr)
- 63 gr
- Geschosstyp
- Leuchtspur
- Geschossmaterial
- Blei / pyrotechnische Sätze / Stahl (tombakplattiert, verzinnt)
- Material Geschossmantel
- Stahl (tombakplattiert, verzinnt)
- Material Geschosskern
- Blei
- Anzündhütchen
- SINTOX
- Hülsenmaterial
- Messing
- Treibladungspulver
- Zweibasiges Nitrozellulosepulver
- Patronengesamtmasse (g)
- ca. 12,2 g
- Netto-Explosivmasse (g)
- ca. 2,1 g
- Waffenkategorie
- Sturmgewehr, Maschinengewehr
- Temperaturband
- -54°C bis +63°C
*Artikelnummer bei kleinster Verpackungseinheit.
Daten gem. techn. Lieferbedingungen
- V-Messpunkt
- v10
- Geschwindigkeit (m/s)
- 880 m/s
- Geschwindigkeit (ft/s)
- 2.887 ft/s
- Energie (J)
- 1.588 J
- Länge Prüflauf (mm)
- 508 mm
Präzisionsangaben
- Präzisionstyp
- sa
- Distanz für Präzisionsermittlung (m)
- 100 m
- Präzisionsanforderung
- ≤ 35 mm
- Länge Prüflauf (mm)
- 508
- Leuchtspurfarbe
- Rot
- Leuchtdistanz (mind.)
- 600 m
- Lauflänge:
- 480 mm
- Dralllänge:
- 178 mm (1:7")
Ballistische Daten – Sturmgewehr
- V-Messpunkt Typ II
- v10
- Geschwindigkeit (m/s)
- 926 m/s
- Waffenkategorie
- Sturmgewehr
| Distanz (m) | Geschwindigkeit (m/s) | Energie (J) | Flugzeit (ms) | Ballistischer Koeffizient G1 | Ballistischer Koeffizient G7 |
|---|---|---|---|---|---|
| 0 | 935 | 1748 | 0 | ||
| 25 | 912 | 27 | 0,345 | 0,179 | |
| 100 | 843 | 1421 | 113 | 0,331 | 0,177 |
| 200 | 754 | 1137 | 238 | 0,323 | 0,175 |
| 300 | 671 | 900 | 379 | 0,325 | 0,176 |
| 400 | 594 | 706 | 537 | 0,327 | 0,178 |
| 500 | 523 | 547 | 716 | 0,328 | 0,182 |
| 600 | 457 | 418 | 921 | 0,319 | 0,186 |
| 700 | 402 | 323 | 1155 | 0,329 | 0,209 |
| 800 | 365 | 266 | 1417 | 0,405 | 0,286 |
| 900 | 337 | 227 | 1703 | 0,416 | 0,294 |
| 1000 | 315 | 198,45 | 2010 | 0,398 | 0,168 |
| 1100 | 295 | 174 | 2339 | 0,327 | 0,139 |
| 1200 | 273 | 149 | 2691 | 0,231 | 0,110 |
Verpackungen – mögliche Konfigurationen
- Verpackungstyp
- Faltschachtel
- Patronenanzahl
- 30
- Abmessung (BxHxT)
- 10x6x3 cm
- Gesamtgewicht
- ca. 0,40 kg
- Verpackungstyp
- Holzkiste
- Patronenanzahl
- 1.800
- Abmessung (BxHxT)
- 45x36x15 cm
- Gesamtgewicht
- ca. 29,0 kg
